Vorteile:

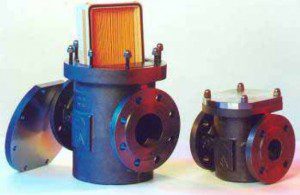

• Durch gleiche Einbaulänge gegen herkömmliche zylindrische Filterkerzen austauschbar
• Vielseitig kann die Koaleszenzfunktion leicht geändert werden, indem ein anderer Filtertyp verwendet wird und der Flüssigkeitsablauf blockiert wird
• Trennt Ölnebel, Kondensation und feste Partikel
• Extrem effizient nach einem Kompressor oder Gasmotor
• Pflegeleicht
• Niedrige Kosten
• Leichtes Sphäroguss – Aluminium
• Keine Silikonmaterialien verwendet: Silikon löst sich in Erdgas
• Vollbrennbare Filterelemente aus Zellulose in Polyesterqualität und optional höherer Mikroqualität
• Die Filterfläche ist doppelt so groß wie eine vergleichbare zylindrische Filterkerze
• Größere Schmutzansammlung als bei der zylindrischen Filterkerze
• Optionale Hochtemperaturversion. (HTB) PN 1 bar (650 ° C / 1202 ° F, 30 min)

Baumaterialien:

• Filtergehäuse: Sphäroguss – Aluminium GGG40
• Abdeckung: Kohlenstoffstahl RSt 37-2
• Abdichtung: Präzisions-O-Ring, erdgasbeständig nach DIN 3535
• Optional: Abnahmeprüfzeugnis nach DIN 50049 / 3.1.B (gegen Mehrpreis)

Der integrierte Slugcatcher hat den großen Vorteil, dass es gegenüber dem üblichen Industriestandard nur 1 Gerät mit 2 getrennten Geräten von Slugcatcher und Filterabscheider gibt. Darüber hinaus weist dieses horizontale Rohrleitungsfilter vertikale Elemente mit einer zusätzlichen vergrößerten Filterfläche auf. Dies bedeutet, dass die Lebensdauer dieser Elemente mehr als das Zehnfache beträgt. Die komplette Wartung kann auch einfach und in kürzester Zeit mit nur einem einstellbaren Baco-Schlüssel durchgeführt werden.

Filter der CPF-Serie entfernen feste Partikel und Flüssigkeiten aus Erdgas und anderen Arten von Gasen, um die Wartung von Motoren, Turbinen, Kompressoren, Ventilen, Zählern und anderen Komponenten zu schützen und zu verringern. Überlegene Filtration wird zuerst durch Massenträgheit oder Einfügungstrennung, dann durch Schwerkraftabsetzung und drittens durch ein vertikal koaleszierendes mehrstufiges Filterelement mit einem Wirkungsgrad von bis zu 0,03 um oder gröber erreicht, wenn dies erforderlich ist.

Filterabscheidereigenschaften:

• Anschluss: 6 „- 24“
• Durchflussraten (max.): 13.600 – 900.000 Nm³ / h
• Auslegungsdruck: 12 -200 bar

Vorteile:

• Horizontales Design mit vertikalen Filterelementen, kompakte Bauweise
• Praktisch nachgewiesene beste Koaleszenz- und Filtrationsergebnisse
• Integrierter Schneckenfänger
• Schnell zu öffnen und zu schließen (Schnellverschluss)
• Schnelle und einfache Wartung bei kurzen Ausfallzeiten

Filterelementeigenschaften:

• Ausgelegt als Standard für 1 bar Differenzdruck
• Der Wirkungsgrad der Partikelentfernung beträgt 99,25% ab 0,1 µm, 99,99%> 0,7 µm
• Die Ölaerosol-Entfernungseffizienz beträgt 90% von 0,1 um, 98% von 0,3 um, 99% von 0,7 um

Filterelement-Design:

• Polyurethan geformte Enden
• Elementdesign bestehend aus mehrschichtigen plissierten Verbundfiltermedien
• Keine Werkzeuge für die Installation oder Demontage erforderlich
• Ausführung mit doppelter O-Ring-Dichtung
• Das Filtermedium wurde in einem unabhängigen Labor auf seine Wirksamkeit getestet

Was ist Koalition?

Koaleszenz ist die Trennung von flüssigen Aerosolen und Gastropfen. Dies geschieht mittels einer Koaleszenzfilterkerze, die in ein Gehäuse eingebaut ist. Das feuchte Gas strömt durch die Filterkerze von innen nach außen. Die innere Filterschicht ist ein hocheffizientes Koaleszenzmedium und die äußere Schicht ist eine grobe Drainageschicht.

Die feinen Fasern der inneren Schicht fangen die feinen flüssigen Aerosole und Tröpfchen auf. Diese fließen dann entlang der Fasern und bilden größere Tropfen in der Tiefe der Filterkerze. Die größeren Tropfen werden dann aus der Filterkerze gedrückt. Außen fließen die Tropfen durch die Schwerkraft in das Auffangfach und werden dort abgelassen. Durch das Koaleszieren von Filterkerzen werden Partikel mit der gleichen Effizienz wie Filterkerzen mit der gleichen Abstufung geweitet
