(Bio)gas Coalescentie filter
CleanFlow’s coalescentie filter is specifiek ontwikkeld voor de behandeling van biogas. Scheiding van droge vuildeeltjes en natuurlijk gas. Ook verkrijgbaar met additionele coalescentie functie om olie mist en aerosolen te scheiden. Zeer geschikt voor de hoog corrosieve eigenschap van biogas dat H2S bevat.

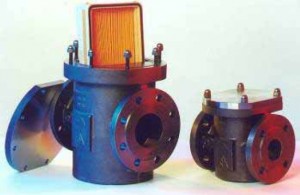

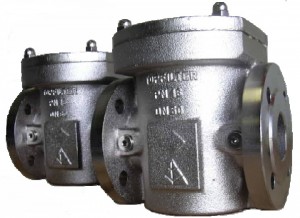

Filter behuizing type CF-BG
De Biogas filter van CleanFlow is een nodulair gietijzeren gas filter met een platte deksel en flens connecties. Het filter is voorzien van een uniek gevormd rechthoekig filter element. Dit heeft als resultaat dat het filteroppervlak ongekend groot is in vergelijking met conventionele cilindervormige filterkaarsen. Het filter heeft een eigen geïntegreerde O-Ring afsluiting.
Lees meer
Voordelen:
- Uitwisselbaar met conventioneel cilindervormige filterkaarsen door gelijke installatie lengte
- Veelzijdig, de coalescentie functie kan makkelijk worden gewisseld door gebruik te maken van een ander type filterelement en het blokkeren van de vloeistof afvoer
- Scheidt olie mist, condensatie en vaste deeltjes
- Extreem efficiënte downstream van een compressor of gas motor
- Makkelijk in onderhoud
- Lage kosten
- Licht gewicht nodulair gietijzer – aluminium
- Geen siliconen materialen gebruikt: siliconen lossen op in natuurlijk gas
- Volledig verbrandbare filterelementen vervaardigd van cellulose in polyester-kwaliteit en optioneel hogere micro kwaliteit
- Filtratie oppervlak is twee keer zo groot als een vergelijkbare cilindrische filterkaars
- Grotere opvang van vuil dan bij de cilindrische filterkaars
- Optioneel hoge temperatuur uitvoering. (HTB) PN 1 bar / 14,5 psi (650 °C/1202 °F. 30 min)
Technische data:
- EC type onderzoeks cert.: Product-ID-Nr. CE-0085AT0293 / DVGW-Nr. NG- 505AT0180
- Medium: Natuurlijk gas volgens DIN-DVGW specs. G260 en andere niet agressieve technische gassen
- Maximale werk druk: 16 bar of 25 bar
- Werk temperatuur: -10°C up to 70°C (Korte tijd 120°C @pH 7) optioneel: -20°C verkrijgbaar
- Flens verbinding: 1” – 4” DIN PN16 of PN 25 optioneel ANSI 150# (PN 6 versie nu beschikbaar)
- Drukverschil: Max. toegestaan drukverschil ΔP = 1 bar
- ΔP-connectie: Standaard ΔP-connecties G ¼” aan beide kanten
- Optioneel: G 1” afvoer tegen extra kosten
Constructie Materialen:
- Filter berhuizing: Nodulair gietijzer – aluminium GGG 40
- Cover: Carbon staal RSt 37-2
- Afdichting: Precisie O-ring, resistent tegen natuurlijk gas volgens DIN 3535
- Optioneel: Inspectie certificaat volgens DIN 50049/3.1.B (tegen extra kosten)
Filter media:
- Cellulose geïmpregneerd met fenolhars en versterkt met polyester vezels
- Fijn filtermateriaal met micro poreuze afwerkcoating (tegen meerprijs)
- Andere media op aanvraag tegen meerprijs
Ontwerp eigenschappen:
- Verwijderingsvoordeel, volledig brandbaar door het ontbreken van metalen onderdelen
- Filterelement heeft een specifiek profiel om een verkeerde installatie te voorkomen
- O-Ring afdichting voor een lekvrije verzegeling tussen filterelement en behuizing
- Filter CF-DN50 Natural gas (0.723 kg/m3)
- Filter CF-DN80 Natural gas(0.723 kg/m3)
- Filter CF-DN100 Natural gas (0.723 kg/m3)
- Filter CF-DN50 Air (1.21 kg/m3)
- Filter CF-DN80 Air (1.21 kg/m3)
- Filter CF-DN100 Air (1.21 kg/m3)
Deeltjes coalescerendfilter element voor maat 3” & 4” behuizing
Filter media:
- Dubbel gefaseerd coalescentie-element met extra laag microglas en bezink gedeelte
Ontwerp eigenschappen:
- Verwijdering en scheiding van beide vaste deeltjes en vloeistoffen uit gassen
- Verwijderingsvoordeel volledig brandbaar door het ontbreken van metalen onderdelen
- Filterelement specifiek profiel voorkomt verkeerde installatie
- O-Ring afdichting voor een lekvrije verzegeling tussen filterelement en behuizing
